Cách tính diện tích CAD nhanh chóng và chính xác trong GstarCAD

Là một nhà thiết kế CAD, bạn có cảm thấy bất tiện với việc tính diện tích CAD thủ công, vừa mất thời gian vừa dễ xảy ra sai sót? Với GstarCAD, bạn có thể sử dụng các phương pháp tính diện tích CAD và cập nhật diện tích tự động, giúp nhanh chóng kiểm tra thông số và nâng cao hiệu quả thiết kế.

1. Chú thích diện tích CAD động

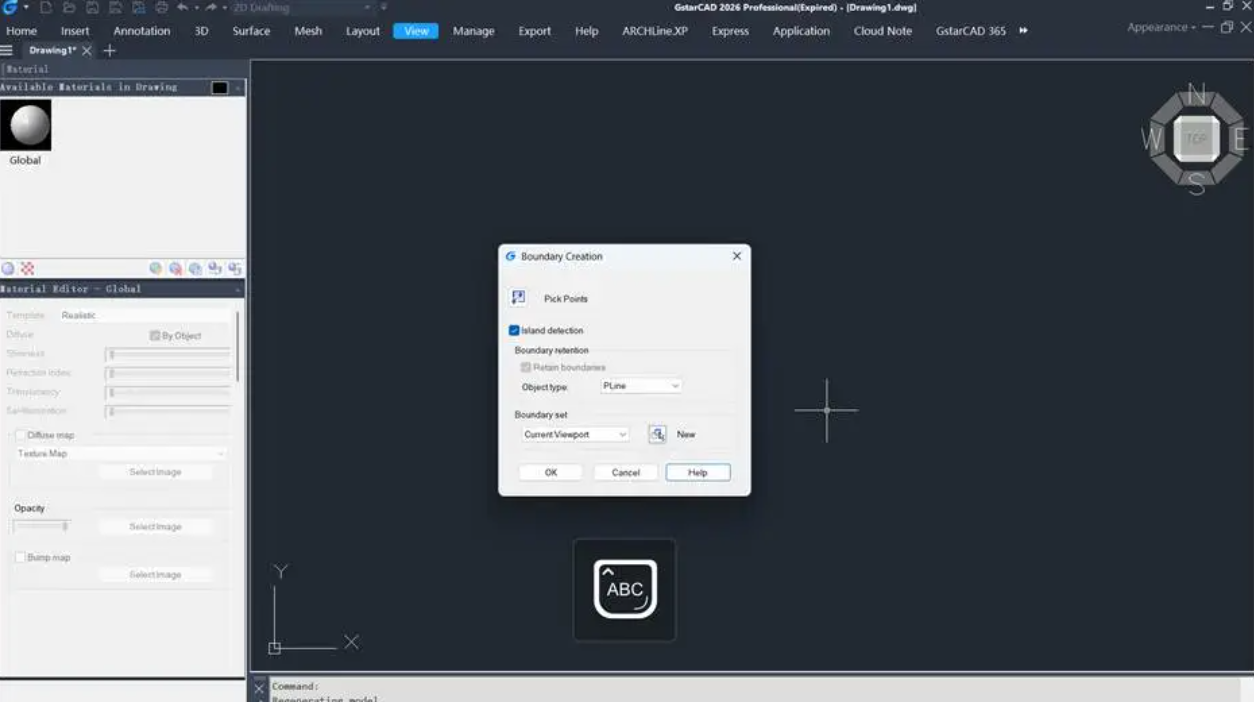

Mở GstarCAD và nhập lệnh tắt【BO】 trên dòng lệnh để tạo đường bao.

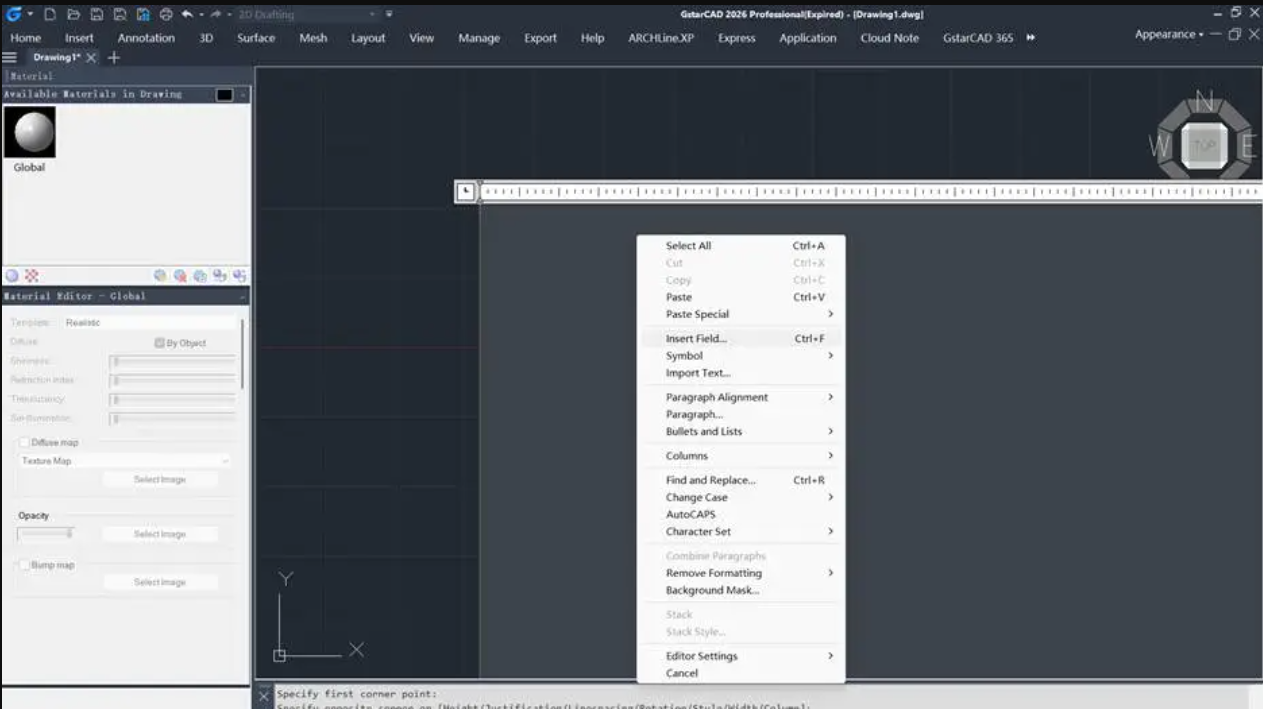

Sau khi hoàn tất, phần mềm sẽ ự động tạo đường bao. Tiếp theo, nhập lệnh Multiline Text 【MTEXT】, nhập “Area:” vào hộp thoại, sau đó nhấp chuột phải và chọn tùy chọn Field.

Trong giao diện Field: Chọn đường bao vừa tạo tại Object Type, chọn Area tại Property, sau đó chọn Decimal tại Format. Phần xem trước sẽ hiển thị đơn vị là milimet vuông (mm²). Bạn có thể thêm hệ số chuyển đổi và hậu tố trong Additional Format để chuyển đổi đơn vị (ví dụ: sang m² hoặc ft²).

Sau khi cấu hình xong, sử dụng lệnh 【STRETCH】 để thay đổi đối tượng. Nhập 【RE】 trên dòng lệnh để tái tạo bản vẽ - lúc này, giá trị diện tích sẽ tự động cập nhật theo những thay đổi của hình dạng!

2. Tra cứu diện tích CAD

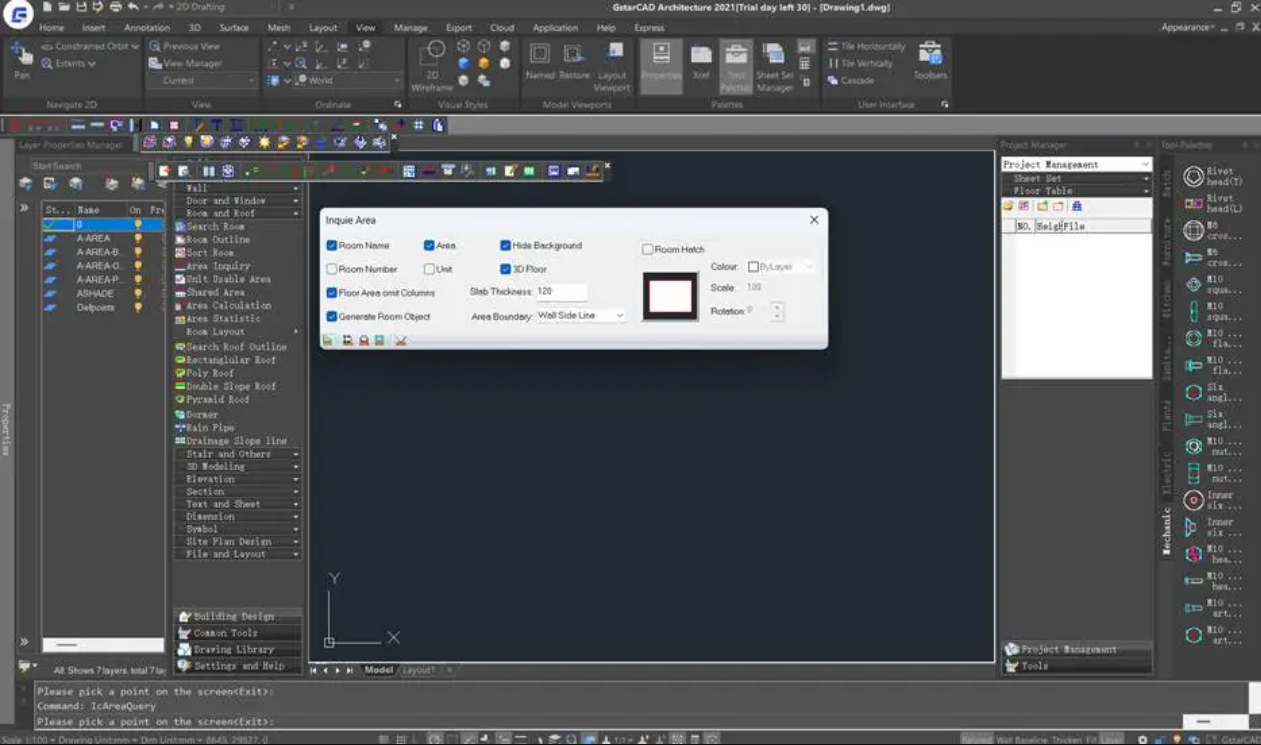

1. Trong GstarCAD Architecture, mở bản vẽ, chọn Architecture Toolbox > Architectural Design > Room and Roof > Area Inquiry. Phần mềm sẽ tự động nhận diện ranh giới của phòng dựa trên bản vẽ và hiển thị dữ liệu diện tích.

2. Khi điều chỉnh vị trí tường để thay đổi diện tích phòng, bạn có thể xóa các chú thích hiện có và thực hiện lại thao tác nhận diện để tạo kết quả cập nhật.

Lưu ý: Sự chênh lệch giữa diện tích được nhận diện và diện tích được chú thích là do diện tích được nhận diện là diện tích tính theo tim trục, trong khi diện tích được chú thích là diện tích sàn sử dụng.
Sử dụng các phương pháp tính diện tích CAD trong GstarCAD giúp quá trình đo, ghi chú và cập nhật diện tích nhanh và chính xác hơn. Thay vì liên tục tính toán thủ công sau mỗi lần chỉnh sửa thì phương pháp cập nhật diện tích động có thể phản hồi ngay lập tức phảnánh tác động của những thay đổi trên bản vẽ với các thông số diện thích.

Nếu bạn đang tìm kiếm giải pháp tính diện tích CAD nhanh chóng, giảm sai sót và tối ưu quy trình thiết kế, hãy khám phá thêm các tính năng của GstarCAD để nâng cao hiệu quả công việc.
